升膜蒸發器

       料液預熱到沸點，由加熱室底部加入，在加熱管內強烈汽化，使生成的蒸氣帶動料液沿管壁呈膜狀上升的蒸發器。液膜在上升過程中繼續蒸發。溶液只需一次通過加熱管即可達到所要求的濃度，這種蒸發器適用于濃縮程度不高的稀溶液及熱敏性物料。

       升膜蒸發器工作原理

       升膜蒸發器的加熱室由單根或多根垂直管組成，加熱管長徑之比為100～150，管徑在25～50mm之間。原料液經預熱達到沸點或接近沸點后，由加熱室底部引入管內，為高速上升的二次蒸汽帶動，沿壁面邊呈膜狀流動、邊進行蒸發，在加熱室頂部可達到所需的濃度，完成液由分離器底部排出。二次蒸汽在加熱管內的速度不應小于 10m/s，一般為20～50m/s，減壓下可高達100～160m/s或更高。

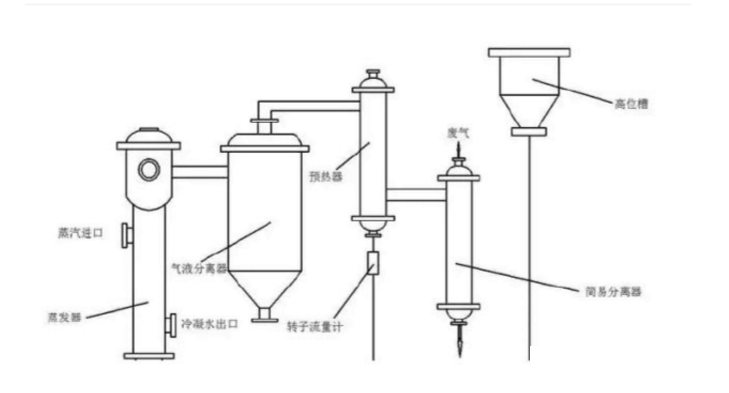

升膜蒸發器結構圖

       若將常溫下的液體直接引入加熱室，則在加熱室底部必有一部分受熱面用來加熱溶液使其達到沸點后才能汽化，溶液在這部分壁面上不能呈膜狀流動，而在各種流動狀態中，又以膜狀流動效果最好，故溶液應預熱到沸點或接近沸點后再引入蒸發器。
